Multiplexador e Demultiplexador

O multiplexador e Demultiplexador esta de certa forma ligada ao post anterior onde falamos de (DE)CODIFICADORES pelas suas caracterizas de decodificação e também serem conhecidos como seletor de dados. Se acaso não viu o post anterior irei deixar o link aqui: https://andressatech.wixsite.com/website/post/de-codificadores

MULTIPLEXADOR

Um multiplexador, ou apenas mux para abreviar, é um circuito lógico que insere dados digitais a partir de diversas linhas de entrada em uma única linha de saída.

Sendo um dispositivo que permite que informações digitais de diversas fontes sejam encaminhadas para uma única linha para ser transmitida em seu destino.

Exemplo teórico

Um exemplo seria em casos em que você só tem um 'canal' e diversos dispositivos precisando utilizar este canal. Com o MUX é possível selecionar qual dispositivo utilizará o canal em cada momento sem um atrapalhar o outro.

Exemplo prático

Na pratica irei demostrar uma simulação de MUX em forma animada que montei para um caso de 4 entrada + 2 entrada de endereço para selecionar qual será sua saída .

1º Temos a tabela verdade que mostra quais será nossos parâmetros de simulação

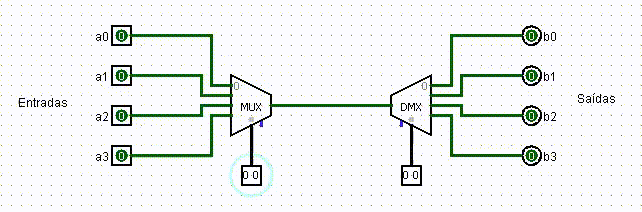

2º Animação do funcionamento simulado:

DEMULTIPLEXADOR

Um demultiplexador (demux) é um circuito lógico que insere dados digitais de uma linha de entrada para diversas linhas de saída. Essencialmente, um demux faz o contrário do mux.

Exemplo teórico

O exemplo seria o inverso do MUX onde o DEMUX será utilizado na outra extremidade do 'canal' selecionando para qual dispositivo o sinal de entrada será direcionado.

Exemplo prático

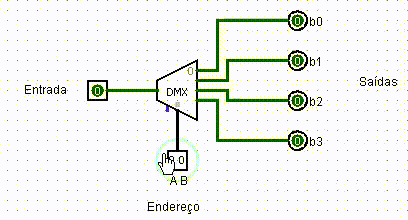

Na pratica irei demostrar uma simulação de DEMUX em forma animada que montei para um caso de 4 saídas + 2 entrada de endereço que ira definir suas saídas finais.

1º Temos a tabela verdade que mostra quais será nossos parâmetros de simulação
